Hallo und willkommen. In meinen 20-jährigen Zusammenarbeit mit Technologieinnovatoren habe ich Wellen des Wandels vom Morgengrauen von Wi-Fi bis zum Internet der Dinge gesehen. Aber nur wenige Technologien tragen das transformative Gewicht - und die verborgenen Komplexitäten - von 5G. Jeder spricht über lodernde Geschwindigkeiten und geringe Latenz, aber was bedeutet dies wirklich für das Herz Ihres Geräts, dieNachteileUmer Electronic PCBA? BeiGrußWir haben unzählige Stunden in unseren Labors und in den Produktionsböden verbracht, nicht nur diese Veränderungen, sondern sie beherrschen. Dieser Artikel ist nicht nur die Theorie; Es ist ein praktischer Leitfaden, der aus praktischen Erfahrungen geboren wurde und die Ihnen helfen soll, die grundlegenden Schichten zu steuern, die 5G auferlegtElektronische PCBADesign und Fertigung.

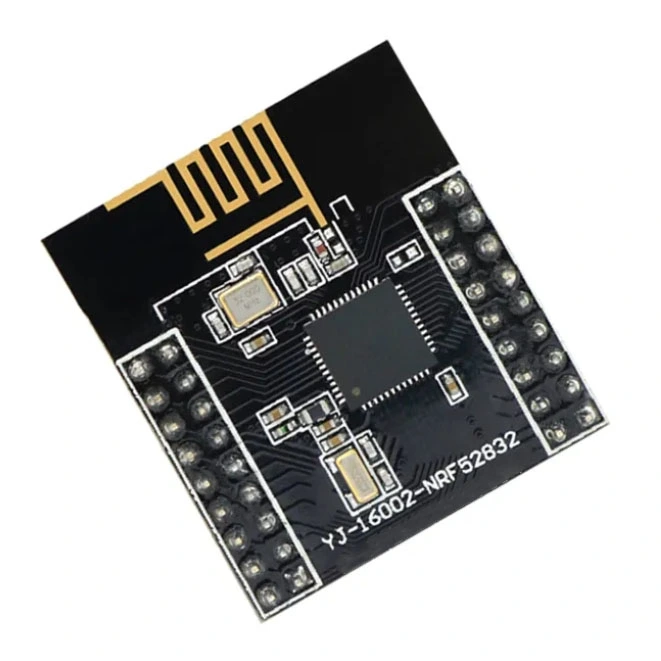

Der Sprung zu 5G ist kein einfaches inkrementelles Upgrade. Es ist eine Paradigmenverschiebung, die auf der Grundlage der gedruckten Leiterplattenbaugruppe schlägt. Der Umzug zu höheren Frequenzbändern wie Mmwave verwandelt dieElektronische PCBAVon einer einfachen elektronischen Verbindung in einen Hochfrequenzsignalweg, auf dem jeder Millimeter wichtig ist. Die drei primären Schlachtfelder, die wir sehen, sind Signalintegrität, thermisches Management und Komponentendichte.
Erstens ist die Signalintegrität von größter Bedeutung. Bei Multi-Gigahertz-Frequenzen kann ein PCB-Laminat, das perfekt für 4G funktioniert, zu einer Quelle für einen signifikanten Signalverlust. DerElektronische PCBAMuss als Wellenleiter behandelt werden, das Materialien mit einer stabilen und niedrigen Dielektrizitätskonstante (DK) und einem außergewöhnlich niedrigen Dissipationsfaktor (DF) erfordert. Impedanzkontrolle ist kein Vorschlag mehr; Es ist eine absolute Notwendigkeit, wobei Toleranzen dramatisch enger werden. Zweitens erzeugen der erhöhte Datendurchsatz und die Verarbeitungsleistung konzentrierte Wärme. Beim wirksamen thermischen Management geht es nicht mehr darum, einen Kühlkörper als nachträglicher Gedanke hinzuzufügen. Es muss in die konstruiert werdenElektronische PCBALayout aus der ersten schematischen Erfassung, unter Verwendung von thermischen Vias, fortschrittlichen Substraten und strategischer Platzierung der Komponenten. Schließlich drängt uns die Nachfrage nach kleineren, leistungsfähigeren Geräten in Richtung HDI-Technologien (Hochdichte Interconnect). Dies bedeutet feinere Spuren, Mikrovias und ein Genauigkeitsniveau, das einen funktionellen Prototyp von einem zuverlässigen, massenproduzierbaren Produkt trennt.

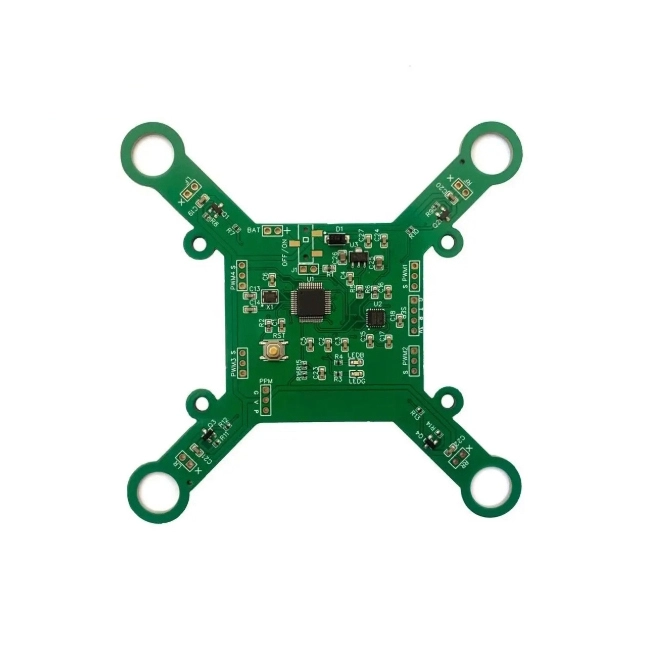

Was sollten Sie bei der Angabe Ihres nächsten Boards suchen? Es kommt auf messbare, nicht verhandelbare Parameter an. BeiGrußWir haben über die Standardmaterialien für diese Anwendungen hinausgezogen. Die folgende Tabelle zeigt den starken Kontrast zwischen einem herkömmlichen Ansatz und dem spezialisierten Engineering, der für einen robusten 5G erforderlich istElektronische PCBA.
Tabelle 1: Kritischer Parametervergleich für 5G -Anwendungen
Schlüsselparameter | Standard -Verbraucher -Elektronik -PCBA | Gruß5G-optimiertes PCBA |
---|---|---|
Laminatmaterial | Standard FR-4 | Hochfrequenzlaminate (z. B. Rogers, Taconic) |
Dissipationsfaktor (DF) | ~ 0,02 | ≤ 0,004 |
Impedanzkontrolleranz | ± 10% | ± 5% oder enger |
Wärmeleitfähigkeit | ~ 0,3 W/m/k | > 0,5 W/m/k |
Mindestspur/Raum | 4/4 mil | 2/2 mil (HDI fähig) |
Bevorzugte Oberflächenbeschaffung | Hasl, Enig | Rätsel oder Enepig für die überlegene HF -Leistung |
Lassen Sie uns aufschlüsseln, warum diese Parameter kritisch sind. Ein niedrigerer Dissipationsfaktor (DF) führt direkt zu einem geringeren Signalverlust, um sicherzustellen, dass die Leistung, die Ihr Gerät überträgt, die Antenne tatsächlich effektiv erreicht. Eine strengere Impedanzkontrolle verhindert Signalreflexionen, die Daten beschädigen und die Verbindungsqualität beeinträchtigen können. Die verstärkte thermische Leitfähigkeit unserer ausgewählten Materialien hilft, Wärme von leistungsstarken 5G-Modems und -prozessoren abzulösen, thermisches Drossel zu verhindern und eine langfristige Zuverlässigkeit zu gewährleisten. Dies sind nicht nur Zahlen auf einem Datenblatt; Sie sind das Fundament einer HochleistungsElektronische PCBADas wird nicht das schwächste Zusammenhang in Ihrem 5G -Produkt.
In unseren Gesprächen mit Kunden treten immer wieder bestimmte Fragen auf. Hier sind die drei häufigsten, beantwortet mit dem Detail, das Sie verdienen.
Was ist die größte Aufsicht, die Sie in den frühen 5G Consumer Electronic PCBA -Designs sehen,
Der häufigste Fehler besteht darin, das Zusammenspiel zwischen dem Laminatmaterial und dem Leistungsverstärker (PA) zu unterschätzen. Designer wählen häufig ein Standardmaterial aus, um die Kosten zu kontrollieren, dies führt jedoch zu einer übermäßigen Wärmeerzeugung und einem Signalverlust bei 5G -Frequenzen. Dies zwingt die PA, härter zu arbeiten und einen Teufelskreis von Wärme und Ineffizienz zu schaffen. Das Investieren in das richtige Hochfrequenzlaminat von Anfang an ist tatsächlich die kostengünstigste Wahl, da es später Leistungsprobleme und Neugestaltungen vermeidet.
Wie kann die Begrüßung ausdrücklich die Signalintegrität auf der gesamten Karte gewährleistet?
Unser Prozess basiert auf Prävention, nicht auf Korrektur. Während der Entwurfsphase verwenden wir fortschrittliche elektromagnetische Simulationssoftware, um Signalpfade zu modellieren und potenzielle Integritätsprobleme zu identifizieren, bevor eine einzige Karte hergestellt wird. Darüber hinaus führen wir einen strengen Herstellungsprozess für kontrollierte Impedanz bei, wobei die kontinuierliche Überwachung und Tests unter Verwendung der Zeitdomänenreflektometrie (TDR) auf Produktionskollektoren verwendet werden. Dieser End-to-End-Fokus auf den Signalpfad definiert unsereElektronische PCBAQualität.
Kann Ihre Plattform die vollständigen schlüsselfertigen Bedürfnisse eines komplexen, hochvolumigen 5G-Produkts unterstützen?
Absolut. Hier scheint unser integriertes Modell. Wir verwalten die gesamte Reise: Von der Analyse des ersten Designs for Manufacturability (DFM) und der Komponentenbeschaffung von unseren geprüften, franchisierten Distributoren bis hin zu Präzisionsherstellung und strengen endgültigen Tests. Wir verstehen die mit fortgeschrittenen Komponenten verbundenen Herausforderungen der Lieferkette und verfügen über die Beziehungen und Logistikkompetenz, um sicherzustellen, dass Ihr Projekt im Zeitplan bleibt.
Das Entwerfen einer Spezifikation ist eine Sache; Es ist ein anderer, es in der Praxis zu beweisen. Unser Validierungsprotokoll ist erschöpfend und lässt keinen Raum für Unsicherheit. Wir unterwerfen jede Charge von 5G-FokusElektronische PCBAZu einer Batterie von Tests, die die reale Welt simulieren, wird Ihr Produkt über sein Leben lang konfrontiert.
Tabelle 2: Unser umfassendes elektronisches PCBA -Validierungsprotokoll für Unterhaltungsuntersuchungen
Testkategorie | Spezifische Tests durchgeführt | Leistungsstandard |
---|---|---|
Signalintegrität (HF -Test) | S-Parameters (Insertionsverlust, Returnverlust), Vektor-Netzwerkanalysator (VNA) | Erfüllt oder übertrifft Datenblattspezifikationen für alle aktiven Komponenten |
Thermische Zuverlässigkeit | Wärmekreislauf (-40 ° C bis +125 ° C), stark beschleunigter Lebenstest (Halt) | Keine Fehler nach 1000 Zyklen; stabile Leistung unter extremem Stress |
Funktional und elektrisch | In-Circuit-Test (IKT), Flying Probe Test, Power-On-Test | 100% elektrische Konnektivität und grundlegende funktionelle Überprüfung |
Langfristige Haltbarkeit | Vibrationstest, mechanischer Schocktest | Validiert die Lötmittel -gemeinsame Integrität und strukturelle Robustheit |
Dieser strenge Prozess stellt sicher, dass wenn wir Ihre liefernElektronische PCBAEs ist nicht nur eine Sammlung gut platzierter Komponenten. Es ist ein validiertes, zuverlässiges Subsystem, das Sie mit Zuversicht in Ihr Produkt integrieren können. Diese Sorgfaltsniveau verwandelt einen potenziellen Produktversagen in einen Markterfolg.
Das Versprechen von 5G ist real, basiert aber auf der Grundlage eines akribisch konstruiertenElektronische PCBA. Die Herausforderungen von Signalverlust, Wärme und Dichte sind erheblich, aber nicht unüberwindlich. Sie benötigen lediglich einen Fertigungspartner, der bereits in das Fachwissen, die Materialien und die Validierungsprozesse investiert hat, um diese Herausforderungen in Ihren Wettbewerbsvorteil zu verwandeln. BeiGrußWir haben unseren Ruf nach genauem Prinzip aufgebaut. Wir versammeln nicht nur Bretter; Wir konstruieren Lösungen für die angeschlossene Zukunft. Die Frage ist nicht mehrWasDer Einfluss von 5G ist aberWieSie werden es erfolgreich nutzen.
Lass nichtElektronische PCBAKomplexität ist der Engpass, der Ihren nächsten Durchbruch verzögert.Kontaktieren Sie unsHeute für eine vertrauliche Beratung. Lassen Sie unsere Experten Ihre Entwurfsdateien überprüfen, eine detaillierte DFM -Analyse bereitstellen und Ihnen einen klaren Weg vorwärts geben.Kontaktieren Sie unsJetzt und lassen Sie uns gemeinsam die Zukunft aufbauen.
