Wie kann PCB Clone Ihnen helfen, eine Platine mit fehlenden Designdateien zu retten?

2026-01-12 - Hinterlassen Sie mir eine Nachricht

Abstrakt

Wenn ein kritisches elektronisches Produkt noch in Betrieb ist, die ursprünglichen CAD-Daten jedoch nicht mehr vorhanden sind, kann eine einzige fehlerhafte Platine zu wochenlangen Ausfallzeiten führen. teure Redesign-Zyklen oder ein Kampf um unzuverlässige Ersatzprodukte. PCB-Klonist ein strukturierter Reverse-Engineering-Ansatz, der neu erstellt die fertigungsbereiten Daten einer vorhandenen Leiterplatte, damit Sie sie reproduzieren, in großem Maßstab reparieren oder eine ältere Produktlinie am Leben erhalten können, während Sie eine planen langfristige upgrade. In diesem Artikel wird erklärt, wann das Klonen sinnvoll ist, welche Informationen Sie realistischerweise wiederherstellen können, wie Sie das Risiko minimieren und was Wie ein verantwortungsvoller Klon-Workflow von der ersten Inspektion bis zur endgültigen Validierung aussieht.

Schneller Realitätscheck
  • Beste Passformwenn Sie rechtmäßiger Eigentümer des Board-Designs sind oder die Erlaubnis haben, es zu reproduzieren.
  • Keine Magiewenn die Platine stark beschädigt oder vergossen ist oder benutzerdefiniertes Silizium und verschlüsselte Firmware verwendet.
  • Höchster Wertwenn die Betriebszeit wichtig ist und Ersatz nicht verfügbar oder inkonsistent ist.

Inhaltsverzeichnis


Übersicht auf einen Blick

  1. Klären Sie Ihr Ziel: Austausch, Reparatur des Bestands, Verlängerung des Lebenszyklus oder Neugestaltung der Brücke.
  2. Bestätigen Sie den Besitz und die Berechtigungen.
  3. Erfassen Sie Platinendaten: Abmessungen, Lagen, Stapelhinweise und Komponentenzuordnung.
  4. Erstellen Sie Fertigungsdateien und elektrische Absichten neu: Gerber, Bohrer, Netzliste, Stückliste.
  5. Erstellen Sie Prototypen, validieren und sperren Sie eine kontrollierte Revision.
  6. Richten Sie fortlaufende Kontrollen ein: Eingangskontrolle, Funktionsprüfung und Rückverfolgbarkeit.

Welche Probleme löst das PCB-Klonen?

Die meisten Teams entscheiden sich nicht dafür, ein Board zu klonen, weil es Spaß macht. Sie tun es, weil die Alternative schlechter ist. Hier sind die häufigsten Situationen woPCB-Klonbeseitigt echte Operationsschmerzen:

  • Keine Quelldateienweil der ursprüngliche Designer das Unternehmen verließ, Daten verloren gingen oder das Produkt Jahre später erworben wurde.
  • End-of-Life-Komponentenzwingen Sie entweder zu einer dringenden Neugestaltung oder zur Beschaffung riskanter Graumarktaktien.
  • Reparaturen vor OrtSie benötigen stabile Ersatzplatinen und keine zufälligen „kompatiblen“ Alternativen mit unbekanntem Aufbau oder Kupfergewichten.
  • Compliance-Druckerfordert eine konsistente Fertigung und Dokumentation, um Audits oder interne Qualitätskontrollen zu bestehen.
  • Zeit, sich zu erholenWichtiger als „perfektes modernes Design“, insbesondere für Industriesteuerungen und ältere Instrumente.
Eine gemeinsame Kundengeschichte

Eine Fabriklinie stoppt, weil eine Steuerplatine ausfällt. Der OEM hat die Lieferung von Ersatzteilen eingestellt. Der Umbau der gesamten Steuerung ist ein großes Projekt, Aber das Management braucht eine Lösung innerhalb von Wochen, nicht in Quartalen. Durch das Klonen der Platine können Sie die Produktion am Laufen halten, während Sie die langfristige Modernisierung planen.


Was PCB-Klon in der Praxis wirklich bedeutet

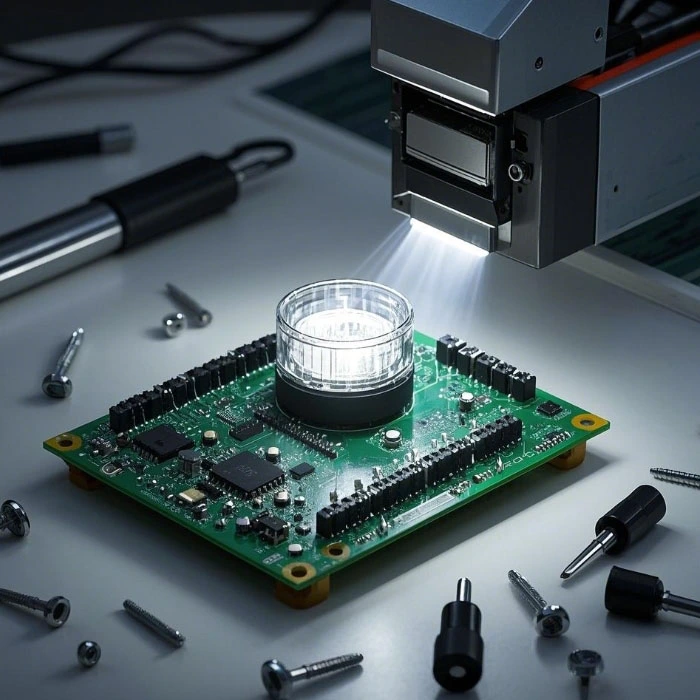

PCB Clone

Der Begriff „Klonen“ wird gelegentlich verwendet, aber aus technischer Sicht umfasst es normalerweise drei Arbeitsebenen:

  • Physische ReplikationErstellen Sie den Platinenumriss, die Befestigungslöcher, die Anschlüsse, die Anzahl der Schichten und das Stapelverhalten so genau wie möglich.
  • Elektrische RekonstruktionErfassen der Kupferverbindung, sodass die reproduzierte Platine der ursprünglichen Absicht der Netzliste entspricht.
  • KomponentenwiederherstellungIdentifizieren von Teilen, Grundrissen, Werten, Alternativen und Montagehinweisen, damit die Platine konsistent aufgebaut werden kann.

Zu den Liefergegenständen gehören häufig fertigungsbereite Ausgaben wie Gerber- oder ODB++-Daten, Bohrdateien, Pick-and-Place-Daten, sofern möglich, eine Stückliste, und eine verifizierte Netzliste. Wenn Ihr Ziel eine langfristige Wartbarkeit ist, verlangen viele Teams auch einen rekonstruierten Schaltplan, damit die zukünftige Fehlerbehebung nicht auf Vermutungen beruht.


Wann Klonen die intelligenteste Option ist und wann nicht

Das Klonen ist ein Werkzeug, keine Standardeinstellung. Verwenden Sie es, wenn es Ihrem Risikoprofil und Zeitplan entspricht.

Szenario Warum PCB-Klon hilft Mögliche Grenzen
Für ältere Geräte werden Ersatzplatinen benötigt Schnellster Weg zu stabilem Ersatz ohne vollständige Neukonstruktion Eventuell sind noch Teileersatzteile erforderlich, wenn Komponenten abgekündigt werden
Board-Daten verloren, aber das Produkt wird weiterhin verkauft Erstellt Produktionsdateien neu, sodass die Fertigung wieder vorhersehbar wird Benutzerdefinierte Firmware oder programmierte ICs erfordern möglicherweise eine separate Handhabung
Dringende Ausfallzeit und kein zuverlässiger Lieferant Ermöglicht kontrollierte, wiederholbare Builds mit Tests Stark beschädigte Platinen verringern die Genauigkeit der Datenwiederherstellung
Größere Funktionsänderungen geplant Das geklonte Board kann während der Neugestaltung als Brücke fungieren Wenn Sie dennoch eine Neugestaltung vornehmen, sollten Sie vermeiden, zu viel in eine perfekte Rekonstruktion zu investieren
Wann Sie eine Pause einlegen sollten
  • Wenn Sie nicht über die Designrechte verfügen oder keine Erlaubnis zur Vervielfältigung des Boards haben.
  • Wenn die Leiterplatte nur ein Teil des Problems ist und das eigentliche Problem Firmware, Kalibrierung oder Sicherheitszertifizierung auf Systemebene ist.
  • Wenn Sie größere Leistungsänderungen benötigen, die ein neues Layout und keine Nachbildung erfordern.

Ein praktischer PCB-Klon-Workflow von Anfang bis Ende

Ein zuverlässiger Klon ist das Ergebnis disziplinierter Schritte und nicht eines einzigen Scans. Nachfolgend finden Sie einen Arbeitsablauf, den Entwicklungsteams häufig verwenden, um Überraschungen zu vermeiden.

  • Schritt 1: Aufnahme und Zieldefinition
    • Bestätigen Sie, was „Erfolg“ bedeutet: exakter Ersatz, formschlüssige Funktion oder funktionsäquivalent mit Alternativen.
    • Sammeln Sie den Kontext: Betriebsumgebung, Fehlermodus, erwartetes Volumen und Zeitplan.
  • Schritt 2: Zerstörungsfreie Prüfung
    • Messen Sie Umrisse, Lochpositionen, Steckerkodierung und mechanische Einschränkungen.
    • Identifizieren Sie Schichtindikatoren und Fertigungsmerkmale wie Impedanzspuren, Durchkontaktierungstypen und Kupfergüsse.
  • Schritt 3: Datenerfassung für Kupfer und Schichten
    • Hochauflösende Bildgebung für obere und untere Schichten zur Kartierung von Spuren und Referenzbezeichnern.
    • Kontrollierte Lagenfreilegung bei Bedarf für Mehrschichtplatten, sorgfältig durchgeführt, um die Wiedergabetreue zu gewährleisten.
  • Schritt 4: Komponentenidentifizierung und Stücklistenrekonstruktion
    • Überprüfen Sie Markierungen, Verpackungen und Werte. Überprüfen Sie die Polaritäten und die Ausrichtung von Pin 1.
    • Definieren Sie genehmigte Alternativen, um zukünftige Engpässe zu verhindern.
  • Schritt 5: Fertigungsergebnisse neu erstellen
    • Erstellen Sie Layoutdateien und Fertigungsdaten, einschließlich Bohr- und Lötmaskendefinitionen.
    • Extrahieren Sie die Konnektivität und führen Sie Netzlisten-Konsistenzprüfungen für das wiederhergestellte Kupfer durch.
  • Schritt 6: Prototypenerstellung und Validierung
    • Erstellen Sie Prototypen unter kontrollierten Prozessparametern.
    • Führen Sie elektrische Tests wie Durchgangsprüfungen, ggf. Impedanzprüfungen und Funktionsüberprüfungen im realen System durch.
  • Schritt 7: Revisionssperre und Dokumentation
    • Frieren Sie eine überprüfbare Revision mit Änderungsprotokollen und Testaufzeichnungen ein.
    • Erstellen Sie servicefreundliche Ausgaben, wenn Sie das Produkt über Jahre hinweg warten möchten.

So schützen Sie Qualität und Zuverlässigkeit

Die größte Angst der Kunden ist einfach: „Verhält sich das geklonte Board genau wie das Original und wird es sich nach der Bereitstellung auch weiterhin so verhalten?“ Sie können dieses Risiko verringern, indem Sie das Klonen wie ein kontrolliertes technisches Projekt behandeln.

  • StapeldisziplinReplizieren Sie die Schichtanzahl, die Kupferdicke, das dielektrische Verhalten und Strukturen mit kontrollierter Impedanz, sofern vorhanden.
  • Genauigkeit der SteckverbinderEine mechanische Fehlanpassung kann schnell zum Ausfall führen, selbst wenn die Schaltung korrekt ist.
  • KomponentenauthentizitätEtablieren Sie eine rückverfolgbare Beschaffung und vermeiden Sie unbekannte Lieferkanäle für kritische ICs.
  • TeststrategieDefinieren Sie einen Testplan, der über das „Einschalten“ hinausgeht und Lastbedingungen, thermisches Verhalten und Randfälle umfasst.
  • ProzesskontrolleLegen Sie von Anfang an Lötprofile, Prüfnormen und Abnahmekriterien fest.
Tipp für Hochrisikoboards

Wenn Ihr Board über Hochgeschwindigkeitsschnittstellen, HF-Pfade oder strenge Anforderungen an die Leistungsintegrität verfügt, betrachten Sie die Prototypenphase als obligatorisch. Selbst kleine Unterschiede in der Lötmaske, den dielektrischen Eigenschaften oder der Art der Durchkontaktierung können die Leistung beeinträchtigen.


Was Kosten und Durchlaufzeit bestimmt

Die Preise variieren, da die Komplexität unterschiedlich ist. Anstatt zu raten, konzentrieren Sie sich auf die Hebel, auf die es ankommt:

  • Anzahl und Dichte der SchichtenMehr Schichten und Fine-Pitch-Komponenten erhöhen den Rekonstruktionsaufwand.
  • Zustand der PlatineVerbrannte, korrodierte oder physikalisch veränderte Platinen verringern die erzielbaren Details.
  • Verfügbarkeit von TeilenAbgekündigte oder schwer zu identifizierende Komponenten verlängern die Beschaffungs- und Validierungszeit.
  • Dokumentationsstufe angefordertEine vollständige schematische Rekonstruktion dauert länger als ein Form-Fit-Funktions-Klon.
  • ValidierungserwartungenFunktionstests in Ihrem realen System machen den Unterschied zwischen „sieht ähnlich aus“ und „funktioniert zuverlässig“ aus.

Was Sie vorbereiten sollten, bevor Sie ein Angebot anfordern

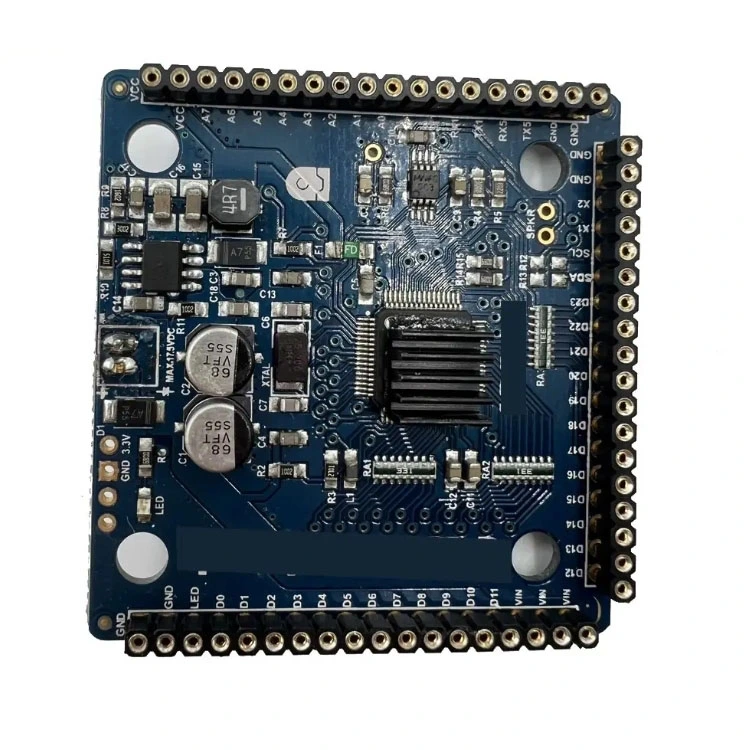

PCB Clone

Sie erhalten einen schnelleren und genaueren Plan, wenn Sie ein kleines Informationspaket vorbereiten. Nutzen Sie diese Checkliste.

  • Mindestens2 Arbeitsprobenwenn möglich, plus 1 fehlerhafte Probe, wenn Sie eine Fehleranalyse wünschen.
  • Fotos der im Produkt installierten Platine zur Bestätigung der mechanischen Einschränkungen und der Steckerausrichtung.
  • Ihre Zielmenge und ob Sie eine kontinuierliche Lieferung oder eine einmalige Charge benötigen.
  • Alle bekannten Betriebsbedingungen: Temperaturbereich, Vibration, Luftfeuchtigkeit, Arbeitszyklus, Lastprofile.
  • Alle Hinweise, die Sie noch haben: Teil-Gerbers, PDFs, alte Stücklistenexporte, Siebdrucknotizen oder Testverfahren.
  • Klarstellung zu Firmware und programmierten Teilen: Verfügen Sie über die Binärdateien, Schlüssel oder die Programmiermethode?
Kleines Detail, das Zeit spart

Wenn Sie kennzeichnen können, was die Platine im System tut, und ein grundlegendes Blockdiagramm teilen können, können Ingenieure das Verhalten bei Funktionstests schneller validieren.


So wählen Sie einen verantwortungsvollen Klonpartner aus

Sie kaufen nicht nur ein Board. Sie erwerben die Gewissheit, dass die Reproduktion kontrolliert, dokumentiert und wiederholbar ist. Hier erfahren Sie, worauf Sie bei einer Lieferantenbeziehung achten sollten:

  • Klare Grenzen hinsichtlich Legalität und BerechtigungenEin seriöser Anbieter wird nach Eigentum und Nutzungsberechtigung fragen.
  • Technische KommunikationSie sollten in der Lage sein, Stapelaufbau, Alternativen und Testmethoden im Klartext zu besprechen.
  • VerifizierungsmentalitätAchten Sie auf Netzlistenprüfungen, Prototypenvalidierung und rückverfolgbare Beschaffung.
  • RevisionskontrolleDas geklonte Design sollte eine definierte Version haben, damit zukünftige Chargen konsistent bleiben.

BeiShenzhen Greeting Electronics Co., Ltd., Teams gehen das Klonen normalerweise als Projekt zur technischen Kontinuität an: Klären Sie Ziele, stellen Sie kritische Fertigungsdaten wieder her, validieren Sie Prototypen unter realen Bedingungen und sichern Sie dann eine stabile Revision für die Wiederholungsproduktion. Wenn Sie bei der Planung einer Neugestaltung eine Brückenlösung benötigen, können Sie mit einem kontrollierten Klon Zeit gewinnen, ohne die Zuverlässigkeit zu beeinträchtigen.


FAQ

Kann ein PCB-Klon mit der Originalplatine identisch sein?

Es kann ein Form-Fit-Funktion-Äquivalent sein und oft sehr nahe beieinander liegen, aber „identisch“ hängt davon ab, was Sie meinen. Mechanische Abmessungen und Konnektivität können normalerweise sehr gut aufeinander abgestimmt sind. Das genaue Materialverhalten, proprietäre Komponenten und Firmware-Details erfordern möglicherweise zusätzliche Arbeit oder sind möglicherweise nicht möglich ohne die Originaldaten neu erstellen.

Benötige ich mehrere Muster?

Mehrere Proben verringern das Risiko, da Ingenieure Markierungen vergleichen, mehrdeutige Spuren bestätigen und das Kopieren einer bereits modifizierten oder reparierten Platine vermeiden können. Wenn Sie nur eine Probe haben, müssen Sie mit mehr Validierungsschritten und einem konservativeren Zeitplan rechnen.

Was passiert, wenn einige Komponenten nicht mehr verfügbar sind?

Ein praktischer Klonplan umfasst häufig Komponentenalternativen. Der Schlüssel besteht darin, zu überprüfen, ob die Alternativen den elektrischen Anforderungen entsprechen und in die Grundfläche passen. Bestätigen Sie dann das Verhalten durch Tests unter Ihrer realen Last und Umgebung.

Wird das Klonen Firmware und Programmierung lösen?

Durch das Klonen der Platine wird die gesperrte Firmware nicht automatisch wiederhergestellt. Wenn die Platine programmierte Mikrocontroller, sichere Elemente oder verschlüsselten Speicher enthält, Möglicherweise benötigen Sie die Original-Binärdateien, eine legale Programmiermethode oder eine autorisierte Ersatzteilstrategie.

Wie reduziere ich das Risiko von Feldausfällen?

Fordern Sie einen Validierungsplan an und behandeln Sie Prototypen als obligatorisch für geschäftskritische Systeme. Definieren Sie Akzeptanzkriterien und schließen Sie Funktionstests ein, die reale Tests nachahmen Betriebsbedingungen und sichern Sie eine Revision mit nachvollziehbaren Beschaffungs- und Inspektionsstandards.


Nächster Schritt

Wenn Sie mit fehlenden Dateien, End-of-Life-Sourcing oder dringenden Ausfallzeiten zu tun haben, ist eine gut verwaltete Lösung die LösungPCB-KlonProjekt kann Ihnen eine stabile, testverifizierter Weg zurück zur Produktion. Teilen Sie Ihre Board-Fotos, die Zielmenge und den Systemkontext mit und fordern Sie einen praktischen Sanierungsplan an, der Folgendes beinhaltet Validierung und Revisionskontrolle.

Sind Sie bereit, Ihr altes Board ohne Rätselraten wieder zum Leben zu erwecken?Kontaktieren Sie unsWir besprechen Ihre Proben und Ziele und helfen Ihnen dabei, einen sicheren, testgesteuerten Klonplan zu entwerfen, der zu Ihrem Zeitplan passt.
