Wie extrahieren Sie das Schema aus einer geklonten PCB?

Extrahieren eines Schemas aus aKlonte PCBBeinhaltet Reverse Engineering, bei dem Sie das physische Board analysieren, um das Schaltplan neu zu erstellen. Dieser Prozess erfordert sorgfältige Beobachtung, Komponentenidentifizierung und Verfolgung von Verbindungen. Hier ist eine Schritt-für-Schritt-Anleitung:

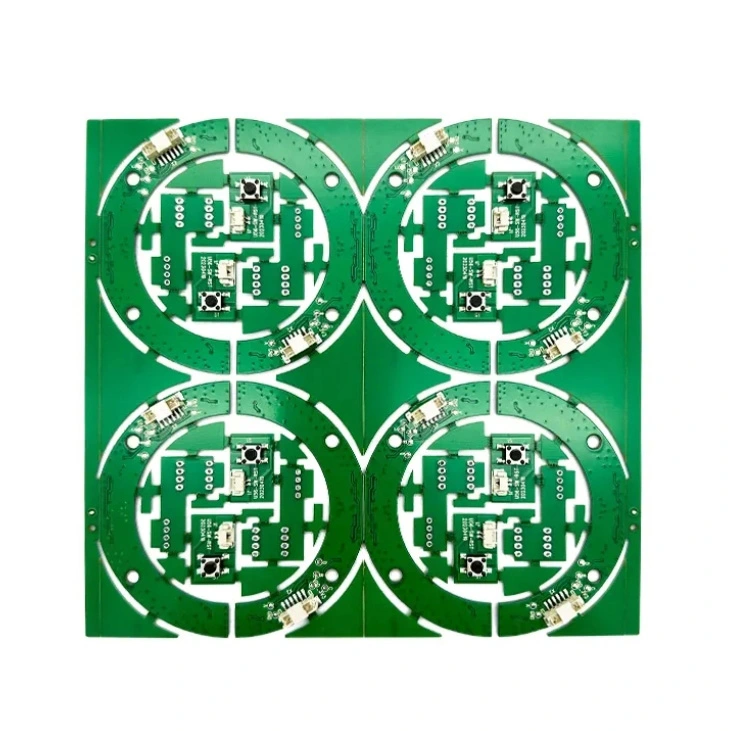

1. Überprüfen und dokumentieren Sie diePCB

- Machen Sie hochauflösende Fotos: Erfassen Sie beide Seiten der PCB als Referenz.

-HINWEIS PCB-Ebenen: Überprüfen Sie, ob es sich um eine Einschicht-, Doppelschicht- oder Mehrschichtplatine handelt.

- Identifizieren Sie Schlüsselkomponenten: Finden Sie ICS, Widerstände, Kondensatoren, Dioden, Anschlüsse usw.

- Überprüfen Sie Beschriftungen und Markierungen: Auf einigen Komponenten werden Referenzbezeichnungen auf der Leiterplatte gedruckt.

2. DeSolder & Identifizieren Sie Komponenten

- DeSolder -Komponenten (falls erforderlich): Verwenden Sie eine Hot Air Rework Station zur sicheren Entfernung.

- IC -Teilnummern lesen: Suchen Sie nach Datenblättern, um die PIN -Konfigurationen zu verstehen.

- Messen Sie Widerstände und Kondensatoren: Verwenden Sie einen Multimeter- oder LCR -Messgerät, um die Werte zu bestimmen.

- Beschriftet jede Komponente: Beweisen Sie Desigatoren wie R1, C1, U1 für eine einfachere Verfolgung.

3.. Verfolgen Sie die Schaltungsanschlüsse

- Verwenden Sie einen Multimeter im Kontinuitätsmodus: Überprüfen Sie die elektrischen Pfade zwischen den Komponenten.

- Befolgen Sie die PCB -Spuren: Verwenden Sie ein Vergrößerungs- oder Mikroskop zur detaillierten Verfolgung.

- Verwenden Sie die PCB-Designsoftware: Importieren Sie hochauflösende PCB-Bilder in Tools wie Kicad, Altium oder Easyeda, um die Verfolgung zu vereinfachen.

- Überprüfen Sie versteckte Verbindungen: Wenn eine Mehrfachschichtinspektion möglicherweise in innere Schichten nachverfolgt wird.

4. Rekonstruieren Sie den Schema

- Verwenden Sie die PCB -Designsoftware: Zeichnen Sie das Schaltplan in Kicad, Eagle, Altium oder Orcad.

- Ordnen Sie die Komponenten logisch an: Gruppenleistung, Signal und Bodenabschnitte ordnungsgemäß.

- Verbindungen überprüfen: Vergleichen Sie mit Datenblättern und funktionalen Erwartungen.

5. Simulieren und überprüfen Sie die Schaltung

- Verwenden Sie Simulationssoftware: Tools wie LTSPICE, Proteus oder Multisim können das Schaltungsverhalten überprüfen.

- Vergleichen Sie mit der ursprünglichen PCB: Testfunktionalität mit dem Debugging, wenn möglich.

Werkzeuge erforderlich:

✔ Multimeter / LCR -Messgerät

✔ Oszilloskop (für Signaltests)

✔ Hot Air Rework Station (zum Entlorden)

✔ Mikroskop / Lupe

✔ PCB -Designsoftware (Kicad, Eagle, Altium)

✔ Röntgenscanner (für Multilayer-Boards)

Letzte Gedanken

Das Extrahieren eines Schaltplans aus einer geklonten PCB ist ein zeitaufwändiger, aber erreichbarer Prozess, wenn er sorgfältig durchgeführt wird. Es ist entscheidend, Gesetze im geistigen Eigentum zu respektieren, wenn die PCB zu einem proprietären Design gehört. Möchten Sie Anleitungen zu einer bestimmten Art von PCB- oder Toolempfehlungen?
